运输层 Transport Layer

运输层

无连接的：connectioness 不区分 IP，只关心 port - UDP is connectionless

什么是 Socket？（套接字）

socket: software abstraction for an application process to exchange network messages with the (transport layer in the) operating system - 应用程序进程与操作系统中的传输层之间交换网络消息的接口。

  • 传输层地址

  • Transport layer addressing

    • , called a socket
  • Two important types of sockets
    • UDP socket: TYPE is SOCK_DGRAM
    • TCP socket: TYPE is SOCK_STREAM
  • 对 TCP 服务器的 socket 理解：TCP 需要两个 socket, 一个是欢迎套接字（握手），一个是连接套接字。

Connection less

Connection-oriented demux 4 个要素确定一条链接： - Host IP address - Host port - Client IP address - Host port - Multiplexing (Mux) Gather and combining data chunks at the source host from different applications and delivering to the network layer

  • Demultiplexing (Demux) Delivering correct data to corresponding sockets from multiplexed a stream

怎么构建 Reliable Transport

  • Mechanics to cope with bad events
    • CheckSum: a simple way to detect corruption
    • ACKs: (ACKnowledge) receiver tell sender that it received packet
    • NACK: receiver tell sender that it didn’t receive packet

计算传输时间

E.g. 1 Gbps link, 15 ms prop. Delay, 8000 bit packet $$ D_{trans}=\frac{L}{R}=\frac{{8000 bits}}{10^{9}bits/\sec}=8microsecs $$ If \(RTT=30ms\) Round-Trip-Time: - 一个短分组从客户到服务器然后再返回客户所花费的时间 - 包括分组 propagation delay, queue delay, and packet process delay 在本题的例子里，RTT 严重拖累了效率，我们想到改良方法

关于 Estimate RTT 的计算

Estimate RTT

计算公式： EstimatedRTT_new = (1-α) × EstimatedRTT_old + α × SampleRTT

Pipelining: increased utilization

![[a0e859817c285cb7e429923a8f237af2_720.png]]

Sliding window（滑动窗口）

What is sliding window

It decides which packets can sender send.

  • Window=set of adjacent sequence numbers
    • The size of the set is. The window size
  • General idea: send up to n packets at a time
    • Sender can send packets in its window
    • Receiver can accept packets in its window

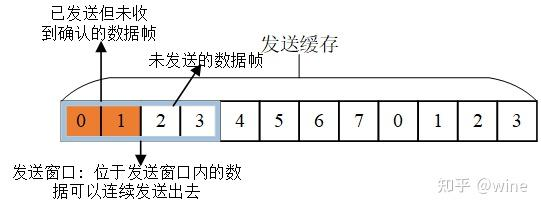

Sliding window protocols（滑动窗口协议）

  • image.png|400

  • Resending packets: 2 canonical approaches

    • Go-Back-N(GBN)
      • Sender 发送最多 \(n\) 个 una 的 packets
      • Receiver 只接受有序的包
        • discard out-of-order packets
      • Sender 为第一个显式的 ACK（A+1）设置计时器。
        • 如果超时了，重传 A+1,...,A+n
      • 回退 N 帧，只要不是正确按序接受，就重传上一个正常之后的所有。
    • Selective Repeat(SR)（选择重传）
      • 累计确认。每个帧都有自己的计时器，一个帧超时只重传那一个帧。
      • Receiver: 确认第 \(k+1\) 个 packet 被正确接收
      • Sender: 只重传第 \(k\) 个包（超时了）
      • 非常高效，但是比较复杂
        • 需要对每一个包都维护计时器 Many variants that differ in implementation details

停止-等待协议 (stop-and-wait)

  • 又称为 单帧滑动窗口
  • 当发送窗口 snd_wnd 和接收窗口 rwnd 的大小固定为 1 的时候，滑动窗口协议退化为停止等待协议

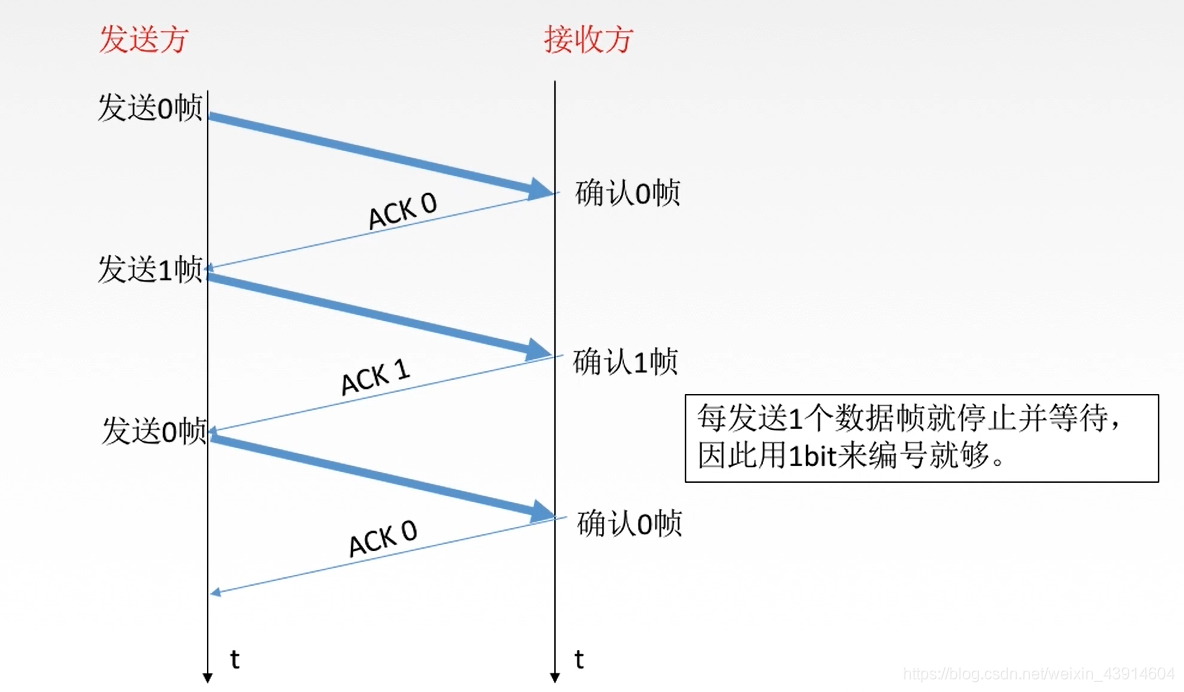

  • 无差错情况：
    • image.png|400

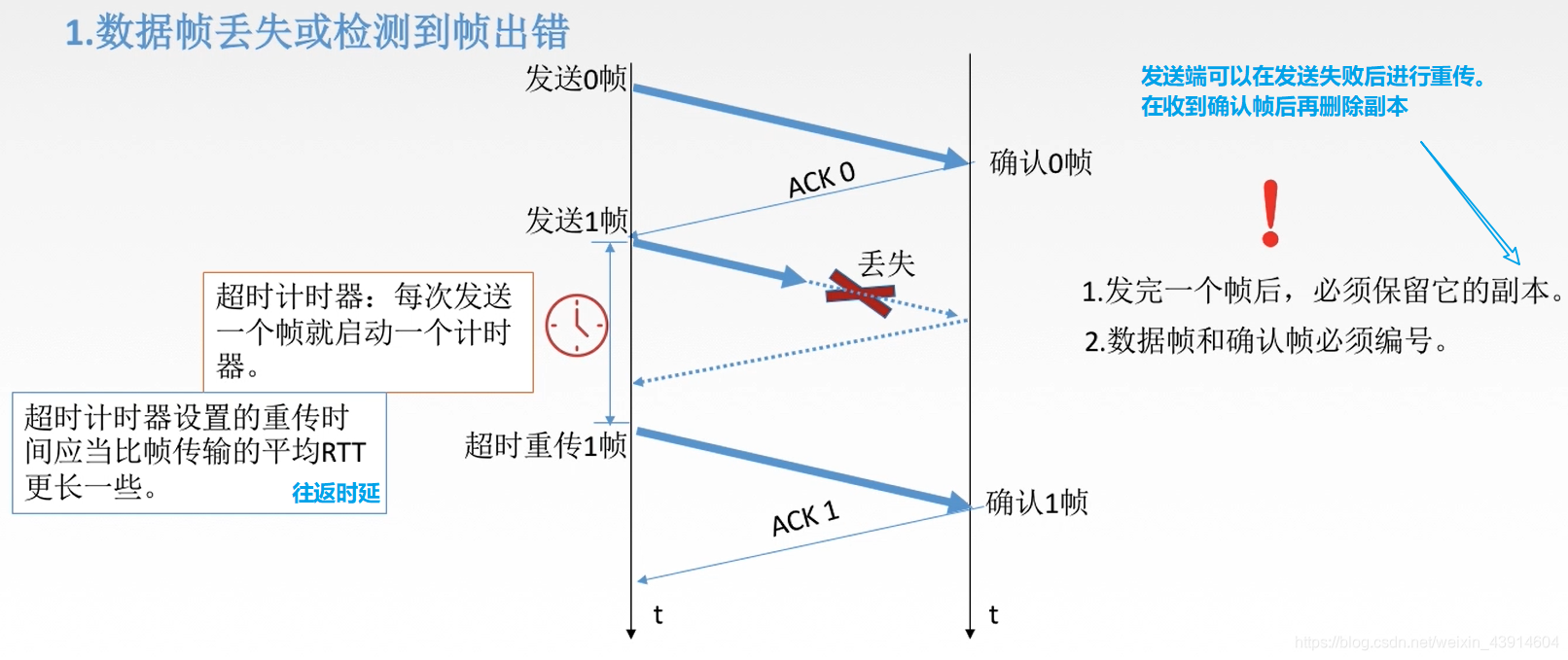

  • 有差错情况
    • 发送一个帧，会保存它的副本。
    • 超时计时器的应用
    • 丢包触发重传。
    • image.png|400

example

提供一个 example

比较 GBN、SR 和 TCP（无延时的 ACK）。假设对所有 3 个协议的超时值足够长，使得 5 个连续的数据报文段及其对应的 ACK 能够分别由接收主机（主机 B）和发送主机（主机 A）收到（如果在信道中无丢失）。假设主机 A 向主机 B 发送 5 个数据报文段，并且第二个报文段（从 A 发送）丢失。最后，所有 5 个数据报文段已经被主机 B 正确接收。

a. 主机 A 总共发送了多少报文段和主机 B 总共发送了多少 ACK？它们的序号是什么？对所有 3 个协议回答这个问题。 b. 如果对所有 3 个协议超时值比 5 RTT 长得多，则哪个协议在最短的时间间隔中成功地交付所有 5 个数据报文段？

a. - GBN 对于 GBN，其会重传异常之后的所有报文。 所以 A 发送 1+4+4=9 个 segments B 正常接受 1，ack 1 回复 3, 4, 5, ack 3, 4, 5 重传的 2, 3, 4, 5，ack 2, 3, 4, 5 总共 9 segments ; 8 ack - SR 第二个报文丢失后，接收方缓存 3, 4, 5，回传的 ACK 序号分别为 1 3 4 5，第一轮 4 个 ACK。 第二轮发送方重传 2，接收方回传的 ACK 为 2，第二轮 1 个 ACK

总共 6 segments 5 ack - TCP 第二个 segment 丢失后，接收方缓存 3, 4, 5，ack: 2, 2, 2, 2 3 个冗余 ack，进入重传，发送方重传 2 接收方处理排序后，回复 ack6 表示已完成整理。 总共 6 segments 5 ack

b. TCP 最快。因为 TCP 没有“傻傻”的等待 2 的正确传输，而是先缓存处理后面的，再冗余 ack 后快速进入重传。

UDP

  • 尽力而为、无连接 UDP是无连接的，非可靠的

  • UDP is a minimalist transport protocol

  • 实现了传输层最基础的复用-分用功能

    • 复用：在发送端将来自多个应用层的数据流整合到单一的网络连接中（使用端口进行区分）
    • 分用：复用的逆过程，在接受度那根据头部信息中的杜娜口号，将数据包发送到正确的应用程序

UDP Checksum

Check sum：将 segment 各位加和，获得一个 16 位的 binary numbers，并取反。 然后，接收端也进行加和，与 Checksum 相加如果等于 0，就说明校验成功。 - TIP - （上一步取反是为了这一步比较“校验和相同”能比较简单.）

TCP

Transmission Control Protocol

TCP Abstraction

TCP delivers a reliable, in-order, byte stream - Reliable: TCP resends lost packets (recursively) - Until it gives up and shuts down connection - In-order: TCP only hands consecutive chunks of data to application - Byte stream: TCP assumes there is an incoming stream of data, and attempts to deliver it to app

TCP header:

必考

Size: 20 byte ![[Pasted image 20250317103054.png|Header图]]

  • 序列号 (Sequence number) Starting byte offset of data carried in this segment

TCP segment

![[Pasted image 20250317104032.png]]

Sequence numbers

TCP 序列号（Sequence Number）是 TCP 协议中用于跟踪数据传输的重要机制。每个 TCP 会话的每一端都包含一个 32 位的序列号，用于跟踪该端发送的数据量。序列号在 TCP 数据包的头部中，每个数据包都包含一个序列号，用于标识该数据包在整个数据流中的位置

1) ISN (Initial Sequence Number), k bytes 2) \(Sequence\;number\) = 1 st byte in segment = \(ISN+k\)

Loss with cumulative ACKs

When data loss happened, assume 5 th packet (seqno 500) is lost, but no others, then ACKs will be: 200,300,400,500, (seqno:600), 500, (seqno:700)...

Sender: always get ACK 500 ever since 5 th packet loss Receiver: get packet seqno: 600,700... But send ACK 500

BUFFER the out-of-sequence packets

Introduce: fast retransmit

Duplicate ACKs trigger early retransmission

具体而言：如果 sender hasn' t received an ACK by timeout, retransmit hte first packet in the window

New Reno

关于 New Reno 的详细知识，可以看链接。这是目前默认使用的 TCP 拥塞控制方法。（你实验也做过，见 README）

数据网络中的拥塞控制

随机早期丢弃（RED）

公平队列

掉包问题解决与拥塞控制

reno-and-cubic

从 TCP-Tahoe 到 TCP-newReno

TCP-Tahoe - TCP-Tahoe - CWND=1 on 3 dupACKs - TCP-Reno - CWND=1 on timeout - CWND=CWND/2 on 3 dupACKs - TCP-newReno - TCP-Reno+improved fast recovery - TCP-SACK - Incorporates selective ACKnowledge

RENO 算法

慢启动 if CWND <ssthresh: CWND+=1 slow start phase Else: CWND =CWND+1/CWND

dupACK：计算掉包。一旦发生三次重复 ACK 认为是丢包 if dupACKcount >= 3 进行快重传 (fast transmission)

Problem: 这个算法在偶发丢包时候，性能特别差

NEW Reno (Jacobson's Reno)

必考

在 Reno 基础上利用快恢复算法 (fast recovery) - 慢启动 - 拥塞避免阶段 - 快重传

近年的算法

Cubic: 相对温和 BBR: 比较 aggressive

各种窗口 (wnd)

TCP Window 与 cwnd 的区别

TCP 是一种流量控制协议，通过窗口机制（Window）动态调节数据发送速度。窗口机制主要包括 接收窗口（rwnd） 和 拥塞窗口（cwnd），它们共同决定了 TCP 传输的效率。

1. TCP Window 概念

TCP 的 Window（窗口） 是指接收端和发送端之间用于控制数据流量的机制，确保发送方不会超出接收方的处理能力。窗口的大小由两部分控制：

  • 接收窗口（rwnd）：

    • 由接收端通告给发送端。
    • 表示接收端当前缓冲区可以接收的字节数。
    • 发送端根据 rwnd 确定能发送的数据量，避免接收方缓冲区溢出。

    • 拥塞窗口（cwnd）：

    • 由发送端动态维护，用于实现拥塞控制。

    • 表示网络路径上允许的未确认数据量。
    • 随网络拥塞情况调整，以避免过度占用网络带宽。

最终允许发送的数据窗口大小：

\[ \text{Effective Window} = \min(\text{rwnd}, \text{cwnd}) \]

2. cwnd（拥塞窗口）

TCP window as a functions

1 定义

cwnd 是发送端维护的一个动态值，用来实现拥塞控制策略，反映网络当前的承载能力。cwnd 的值会随着网络状态动态变化，以下是它的变化机制：

2 增长机制

  • 慢启动（Slow Start）：

    • 初始时，cwnd 通常较小（例如 1 个 MSS，最大分段大小）。
    • 每次收到 ACK，cwnd 值按指数增长，直到达到慢启动阈值（ssthresh）。
      • 注释：这里的指数增长指的是在一个 RTT 内的变化。虽然 cwnd 收到一个 ACK 增长 1，但在一个 RTT 内，其窗口翻了一番。
    • 防止在网络状态未知时过快占用带宽。 增长机制： \(cwnd \leftarrow cwnd + MSS\)

  • 拥塞避免（Congestion Avoidance）：

    • 当 cwnd 超过 ssthresh 后，进入线性增长阶段。
    • 每轮次（RTT）增加一个 MSS，尽量避免触发拥塞。 增长机制：

\(\text{cwnd}\leftarrow \text{cwnd}+ \frac{\text{MSS}^2}{\text{cwnd}}\)

3 缩减机制

  • 丢包或超时：
    • 如果检测到丢包（通过超时或收到重复 ACK），认为网络可能拥塞，减小 cwnd：
      • 严重丢包：cwnd 重置为 1 个 MSS，ssthresh 更新为当前 cwnd 值的一半。
        • 发生超时
      • 轻微丢包：冗余 ack
        • 使用快速重传和快速恢复（Fast Retransmit & Fast Recovery），将 cwnd 减小为一半，然后逐步恢复。

3. rwnd（接收窗口）

rwnd 是接收端根据自身的缓冲区动态计算并通告给发送端，用于流量控制。

  • 初始大小：
    • 一般由接收端的缓冲区大小决定。
  • 动态调整：
    • 随着接收端处理数据和缓冲区的释放，rwnd 会不断变化，并通过 ACK 包告知发送端。
    • 如果接收端处理速度跟不上，可能会减小 rwnd，甚至变为 0（零窗口）。

4. 总结：cwnd 和 rwnd 的关系

属性 cwnd rwnd
定义 发送端维护的拥塞窗口 接收端通告的接收窗口
作用 避免网络拥塞 避免接收端缓冲区溢出
控制方向 发送端流量控制 接收端流量控制
调整机制 由网络状态动态调整（丢包、ACK） 由接收端缓冲区大小动态调整
窗口大小 初始值小，逐渐增长 初始值较大，随接收能力变化

两者共同作用，发送端发送的数据量受两者的最小值限制：

\[ \text{实际窗口大小} = \min(\text{cwnd}, \text{rwnd}) \]

在丢包发生时候的流量计算

  • 平均吞吐量如何计算？ $$ \text{Troughput}=\sqrt{ \frac{3}{2} } \frac{{1}}{RTT\sqrt{p }} $$
  • TCP throughput is swings between \(\frac{W}{2}\) to \(W\)

传输速率如何调整？一个想法是按平均的公式来，即 equation based troughput

路由器辅助-拥塞控制 (Router-Assisted Congestion Control)

之前我们提到的拥塞控制，都是端到端的 (end to end) 在一些更 local 的场景（自有服务器中心），路由器可以参与

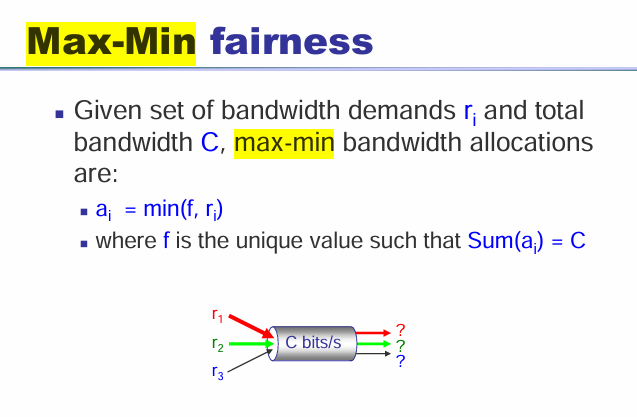

公平性的讨论（最大最小公平性, Max-Min Fairness）

必考

  • Max-Min 公平性

    • 最大最小公平性（Max-Min Fairness）是一种在资源分配问题中常用的公平性原则，尤其在计算机网络的带宽分配或多用户系统的资源调度中。其核心思想是尽可能优先满足对资源需求较小的用户，同时在保证公平的情况下，逐步分配剩余资源。、
    • 顾名思义
      • 最大化了最小分配。即系统中资源分配最少得用户也获得了最大的可能资源
      • 解决了“饿死问题“，避免某些用户长期无法获得资源

  • image.png|400

  • 算法

计算步骤

1. 初始化

  • 将所有用户的分配 \(0\leq x_{i}\leq d_{i}\) (分配不得超过需求)
  • 确定总资源 \(R\) 和所有用户的需求 \(\{ d_{1},.d_{2},\dots,d_{n} \}\)

2. 按轮分配资源

-每轮中，计算剩余资源\(R_{\text{remain}}\) 和未满足需求的用户数 \(n_{\text{active}}\) - 为每个未满足需求的用户分配平等份额： $$ 分配量=\frac{{R_{remain}}}{n_{active}} $$ - 对于每个用户 \(i\)： - \(x_{i}\) 是更新之前的分配量 - 如果 \(x_{i}+分配量\le d_{i}\)，分配量有效，更新 \(x_{i}\) - 如果 \(x_{i}+分配量>d_{i}\)，将 \(x_{i}\) 设置为需求上限 \(d_{i}\)，并将此用户移出未满足需求用户组。 - 更新剩余资源 \(R_{remain}\)

3. 重复分配

  • 如果仍有资源剩余且未满足需求用户组非空，继续分配。否则，结束分配过程

习题例子

见这道题 Min-Max习题

AIMD（Additive Increase Multiplicative Decrease）

计算机网络中，AIMD（Additive Increase Multiplicative Decrease）算法是拥塞控制的核心机制之一（如 TCP 的拥塞避免阶段）。其名称中的乘性减（Multiplicative Decrease, MD）和加性增（Additive Increase, AI）分别代表以下含义：

1. 乘性减（Multiplicative Decrease, MD）

  • 定义：当检测到网络拥塞（如丢包或延迟增加）时，发送方将拥塞窗口（Congestion Window, cwnd）乘以一个系数（通常为 0.5），即窗口大小减半。

    • 公式：cwnd = cwnd × β （一般β=0.5）

  • 目的：快速减少发送速率，以缓解网络拥塞。乘性减的“激进”响应能迅速降低网络负载。

  • 示例：若当前 cwnd=16 个报文段，检测到拥塞后直接降至 cwnd=8。

2. 加性增（Additive Increase, AI）

  • 定义：在未检测到拥塞时，发送方每经过一个 RTT（往返时间）或每收到一个 ACK，将 cwnd线性增加一个固定值（通常为 1 MSS）。

    • 公式：cwnd = cwnd + α （一般α=1 MSS）

  • 目的：缓慢探测可用带宽，避免窗口增长过快导致再次拥塞。

  • 示例：若当前 cwnd=8，经过一个 RTT 后增至 cwnd=9，下一个 RTT 增至 cwnd=10。

对比与意义

行为 触发条件 变化方式 目标
乘性减（MD） 检测到拥塞时 窗口×系数（如 0.5） 快速缓解拥塞
加性增（AI） 无拥塞时 窗口+固定值（如 1） 渐进占用空闲带宽

为什么这样设计？

  • 乘性减：快速响应拥塞，避免网络崩溃（如“乘法”缩小窗口能指数级降低负载）。

  • 加性增：避免过于激进的增长，实现公平性和稳定性（多个流竞争时收敛到公平分配）。
