网络层 Network Layer

分数据平面和控制平面介绍。

数据平面 Data Plane

• Network Layer Functions
• IP Protocol Basic
• IP Protocol Suit
• Routing Fundamentals
• Internet Routing Protocols
• IP Multicasting 网络层：transport segment from sending to receiving host
• network layer protocols in every host, router

有两个主要的网络层方法(network layer function) -

路由 Switch/router

- Routing determines the forwarding table -

Forwarding （Move packets）

- Queuing and scheduling - Host to Switch - Switch to Host - Switch to Switch

Network v.s. transport layer connection： - network: between 2 hosts (end to end) - transport: between 2 processes

Router 工作原理

input port function

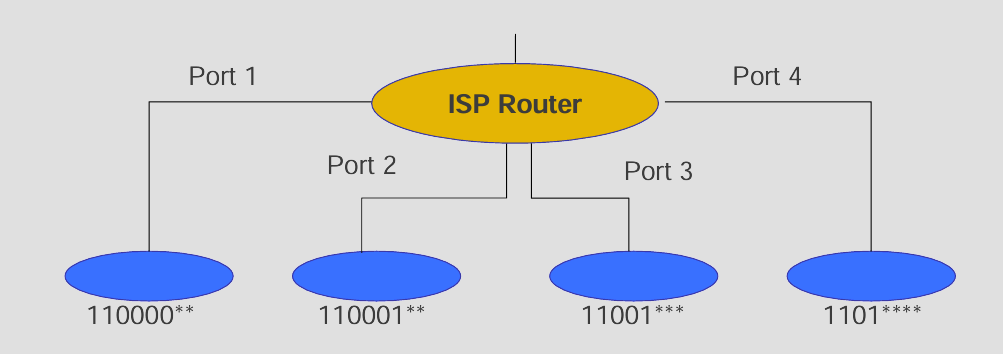

Longest prefix matching rule(最长前缀匹配)

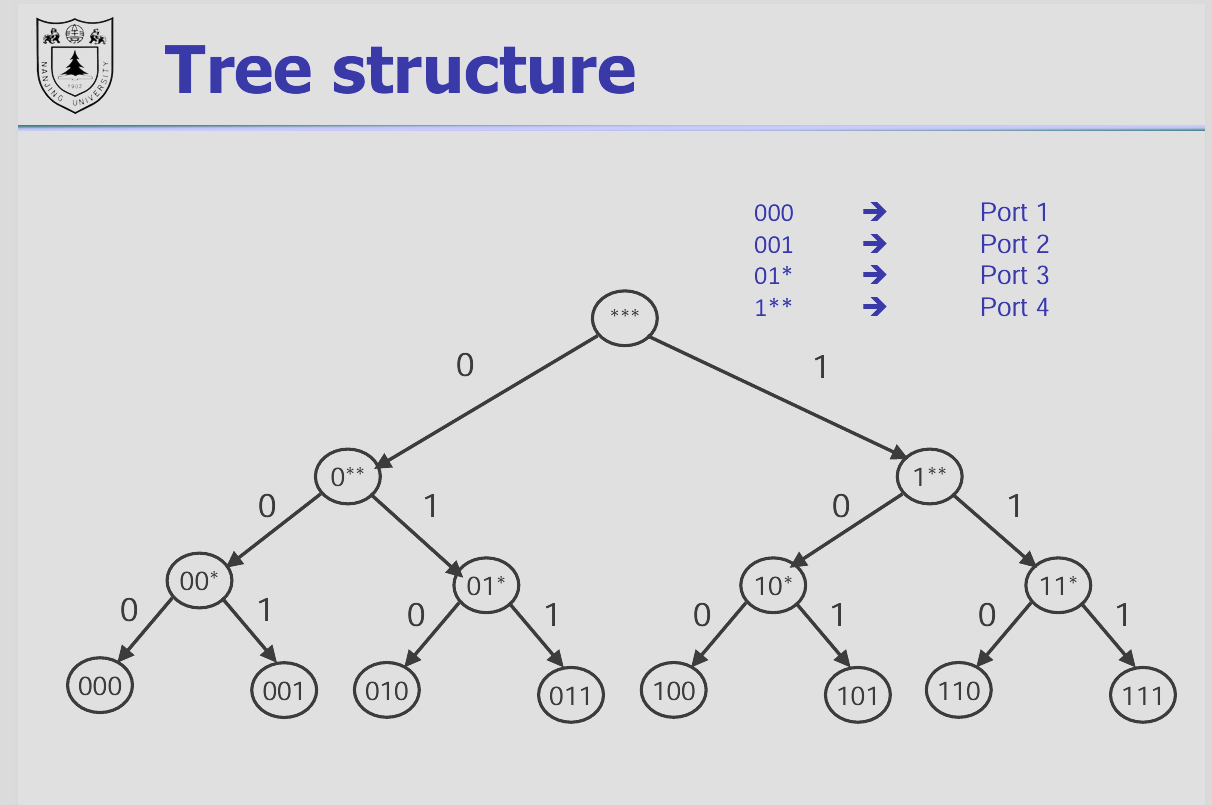

使用一个路由树 可以达到大概 \(O(\log n)\) 的查找速度

在传输过程中，

flowchart TD
A[IP+TCP+Data] -->|transport| B[new_IP+TCP+Data]

IP header 传输过程发生变化，但是 TCP header 和 data 保持不变。（做过 exp2 的你应该会对此理解更深刻）

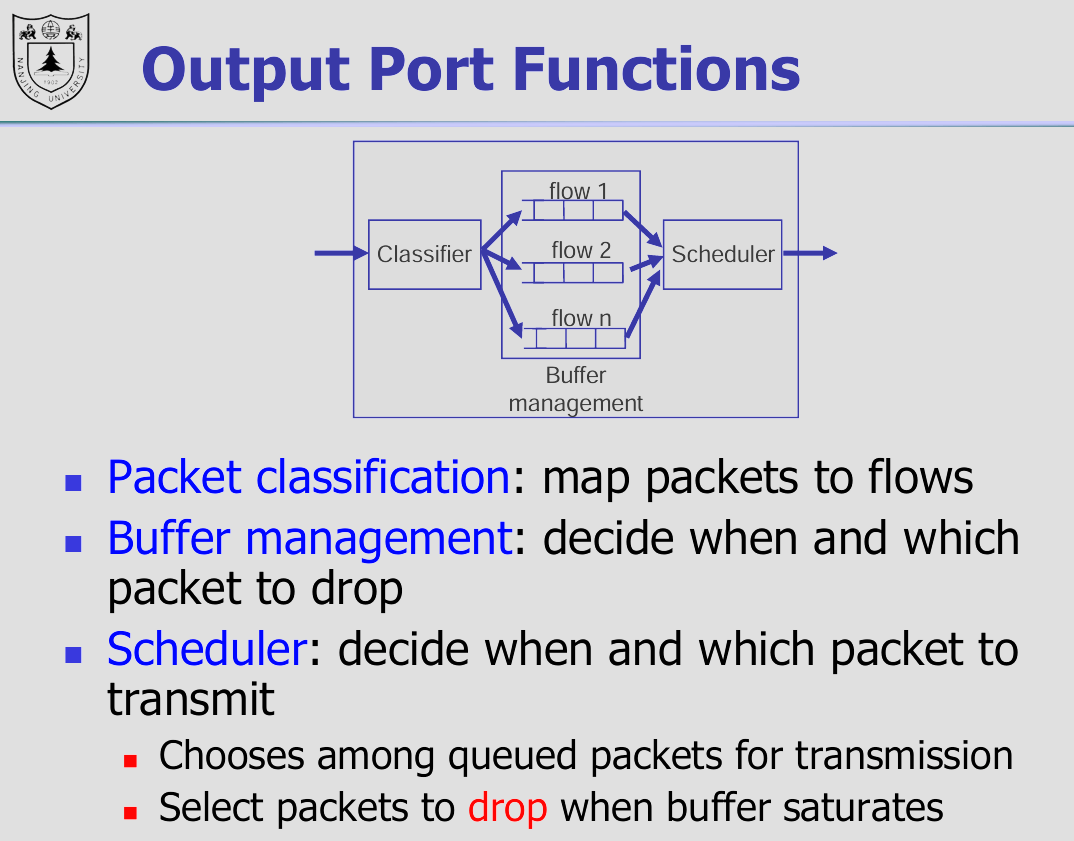

output port functions

we will classify an IP packet based on a number of fields in the packet header, e.g., - Source/destination IP address(32 bits) - Source/destination TCP port number(16 bits) ：0~65535 - Type of service (TOS) bytes （8 bits） - Type of protocol (8 bits) - ICMP?

Connecting inputs to ouputs

• Transfer packet from input to output

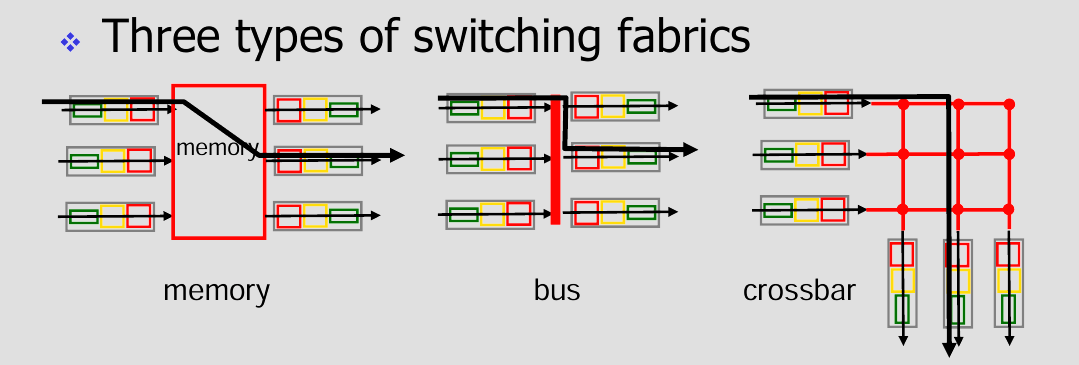

• Three types of switching
•
  • 共享内存：不支持并发访问。一个内存一次只能处理一个路由
  • 总线（bus）：不支持并发访问。因为一次只有一个分组能跨越总线
  • 纵横总线：可以并发访问。

Implement Protocols

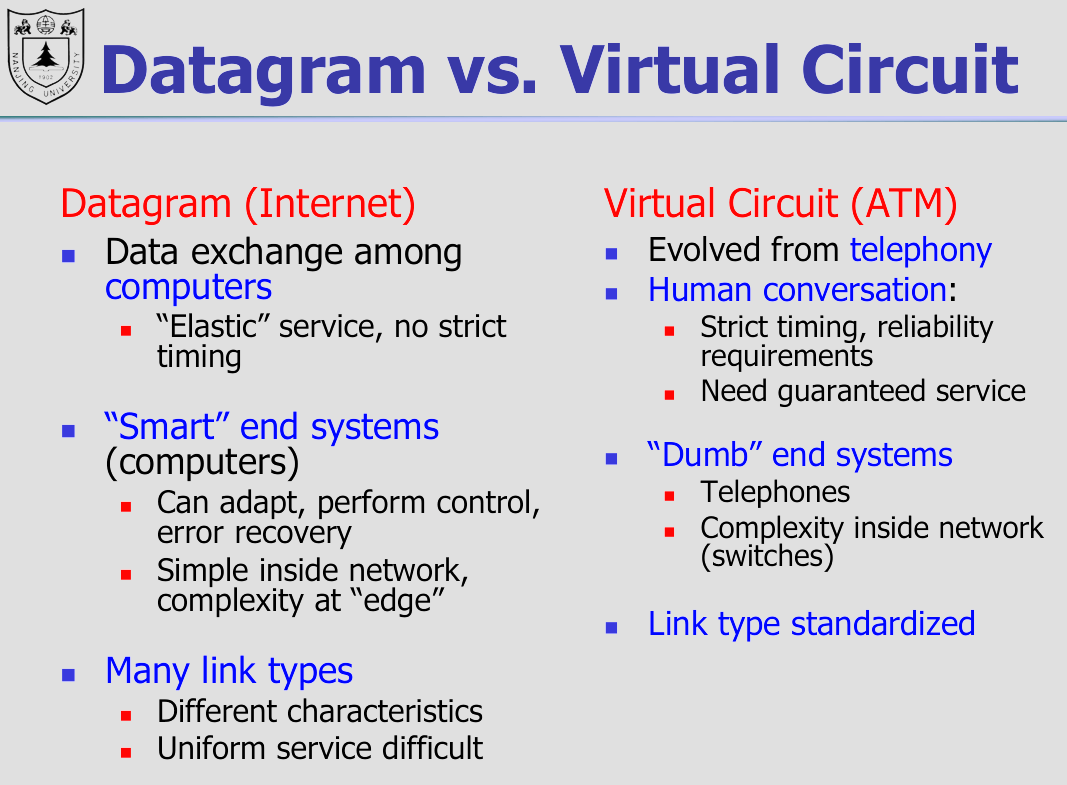

Datagram： IP 协议。用性能消耗，获得拓展性。 Virtual Circuit：需要专用的资源，牺牲了用户来换取性能。

Datagram（IP）

本节课我们主要学习 IP

Virtual Circuit（虚电路）

和 IP 层是两种不同的实现方式。但是现在用的人已经很少了。

IP (Internet Protocols)

需要支持的功能

• Routing
• Datagram lifetime
• Fragmentation and re-assembly
• Error control
• Flow control

Routing

Host and routers maintain routing tables - indicate next router to which datagram should be sent

Datagram Lifetime 数据报生命周期

mark datagram with lifetime, so it won' t live forever. Once lifetime expires, datagram is discarded instead of forwarded 给每个 datagram 一个 TTL (Time To Live), 转发时候减少，超时则删除。

Fragmentation and Re-assembly

（切片和组装） Length of a packet exceeds the coming network’s MTU (maximum transmission unit one segment in its transmit may fragment and re-assemble. Ques: - WHEN to fragment? - Host – determine min of MTUs along the path - Router – fragment if the next MTU is exceeded - WHEN to re-assemble - Host – Packets getting smaller as data traverses internet - Router – infeasible since fragments may take different routers 如果出错了(重组失败，因为一些部分(fragment)丢失)——>增加 timeout 机制

Error Control

• Not guaranteed delivery
• Router should attempt to inform source if packet discarded
  • e.g. for checksum failure, TTL expiring
  • Datagram identification needed
• ICMP used to send error message
• Source may inform higher layer protocol

Flow Control

允许路由器(routers)来限制涌入数据的量 - Limited control functions in connectionless system - New mechanisms coming soon Router discards incoming packets when buffer is full - using ICMP

IP Packet Structure

IP Header

必考

IP 头动态部分 - TTL：time to live 会更新。 - checksum：由于 TTL 更新，重新计算 checksum - Total Length：ip 包头和 ip 内容的总长度（不包括以太头） - Time to Live：包的生存时间 - Protocol： ipv4? ipv6? - 关于 Fragment 机制 - 涉及到 Identification, Flags, Fragment Offset

Fragment 机制和组装

•
• ID
  • 拆分出的值一样
  • 关于  Identification 字段。该字段占 16 bit，IP 软件在存储器中维持一个计数器，每产生一个数据报，计数器就加1，并将此值赋给标识字段。但这个“标识”并不是序号，因为 IP 是无连接服务，因此数据报不存在按序接收的问题。那么该字段究竟有什么用？当一个数据报长度过长，超过网络 MTU 而需要分片时，则把标识字段的值复制到所有分片数据报中，最后在目的设备才能依据标志字段而正确的重组数据报，因此该字段可以唯一标识某个 IP 报文。
• Flags: 有 3bits
• reserve bit: 未用
• DF (Don't Frag) bit = 0 代表可以做 fragmentation，DF bit = 1 代表不能做 fragmentation。
• MF (More Frag) bit= 0 代表该数据包是整个数据流里面最后一个包，MF bit = 1 代表还有更多被 fragment 的数据包
• Fragment Offset：该片偏移原始数据包开始处的位置。偏移的字节数是该值乘以8。
  • 非尾部分片 datagram 的 payload_len 数据量都应该是 8 的整数倍。
• 例题：关于偏移量

IP Addressing

• IP address
  • 32 bit global internet address for each interface (32 bit ，4 bytes)
    • 采取 点分十进制记法 (dotted-decemal notation )
    • 即每个字节用十进制书写
  • Network part(high order bits )
  • Host part (low order bits)
• Physical network

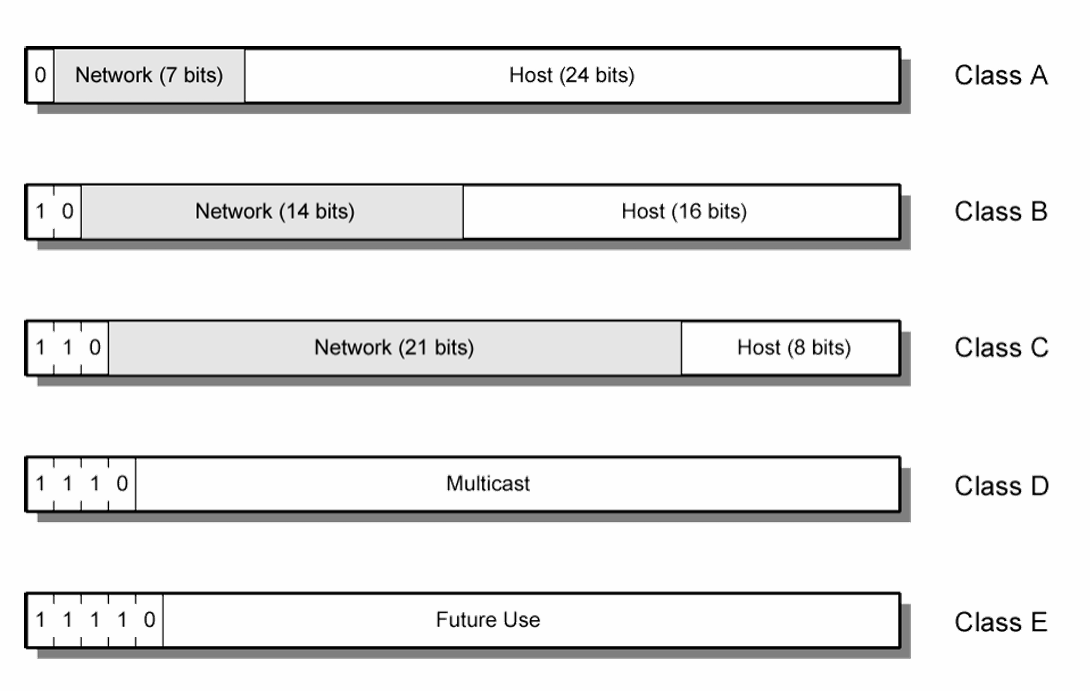

  • Can reach each other without intervening router（无路由器参与的最大连通分支） 用前缀标志类型 ABCDE

Class A

A类地址： 首位为0； 支持27-2=126个网段； 每个网段支持主机数为224-2 =16777214（全0和全1的地址要扣除， 全0是网络号，全1是广播号

• Range 1.x.x.x to 126.x.x.x ALL ALLOCATED（全部分配完了）

Class B

首位为 10 Range 128.0.x.x to 191.255.x.x

ALL ALLOCATED（全部分配完了）

Class C

Start with 110 Range 192.0.0.x to 223.255.255.x - 221 = 2,097,152 networks - Up to 254 (=28-2) host - NEARLY ALL ALLOCATED

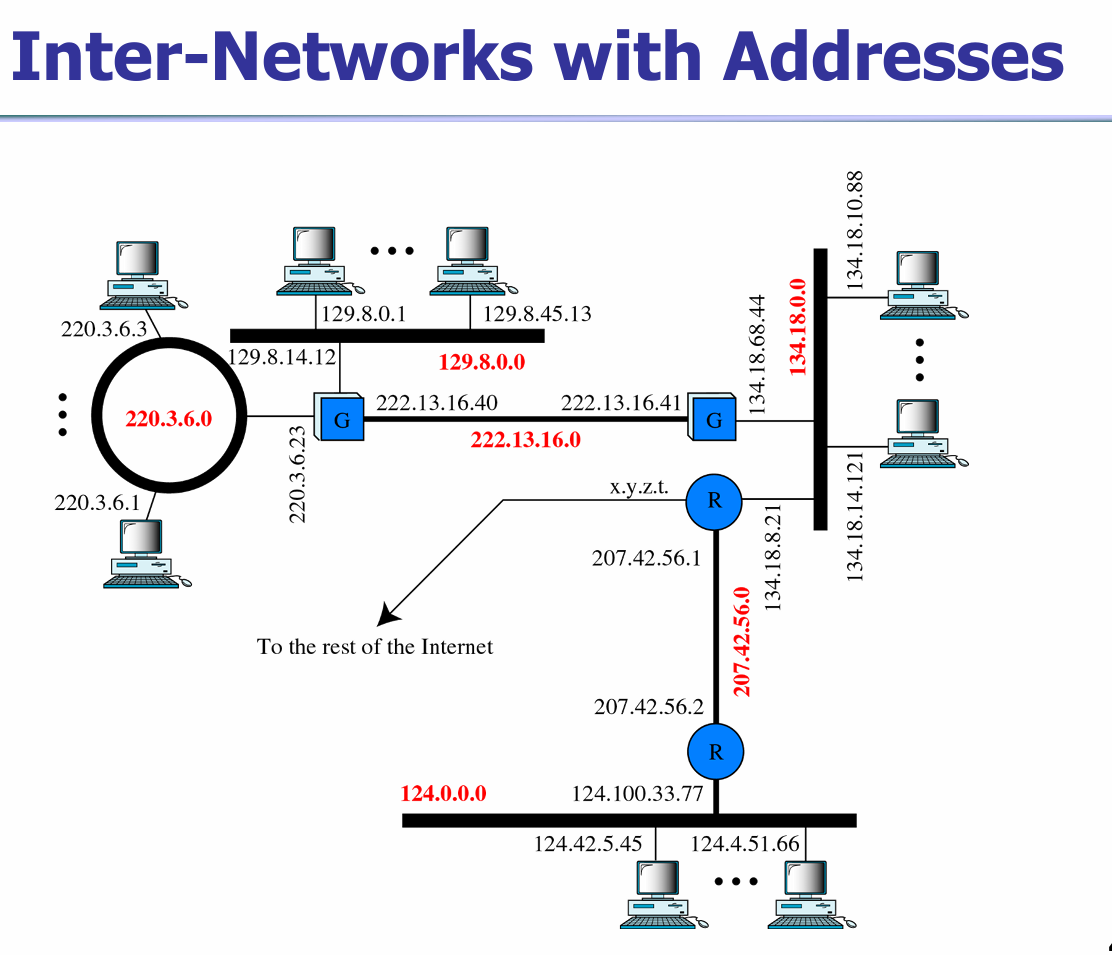

Inter-Networks with Addresses

子网掩码(subnet mask)

用来标记是否在一个子网中。 子网掩码 (subnet mask)又叫网络掩码、地址掩码、子网络遮罩，它用来指明一个 IP地址的哪些位标识的是主机所在的子网，以及哪些位标识的是主机的位掩码。子网掩码不能单独存在，它必须结合IP地址一起使用。子网掩码是一个32位地址，用于屏蔽IP地址的一部分以区别网络标识和主机标识，并说明该IP地址是在局域网上，还是在广域网上。

IP 的获取（DHCP）

必考

DHCP（Dynamic Host Configuration Protocol, DHCP）动态主机配置协议。 - DHCP 允许主机自动获取（被分配）一个 IP 地址 - 即插即用能力（plug-and-play protocol）

连接过程：DHCP 是一个 4 步骤的过程。 - DHCP 发现（discover） - client 在 UDP 分组向端口 67 发送该发现报文。 - src: 0.0.0.0 dst: 255.255.255.255 (广播地址) - DHCP 提供 (offer) - 使用 DHCP offer message 做出响应。向该子网的所有节点广播（广播地址 255.255.255.255） - DHCP 请求 (request) - 新到达的客户从一个或多个服务器中选择一个，并向选中的服务器提供用 DHCP 请求报文 (DHCP requset message) 进行响应，回显配置的参数。 - DHCP ACK - DHCP ACK 报文（DHCP ACK message）对 DHCP 请求报文进行响应，证实所要求的参数。 - 服务器应当检查 option 字段，如果不是自己该回复就回复 NAK

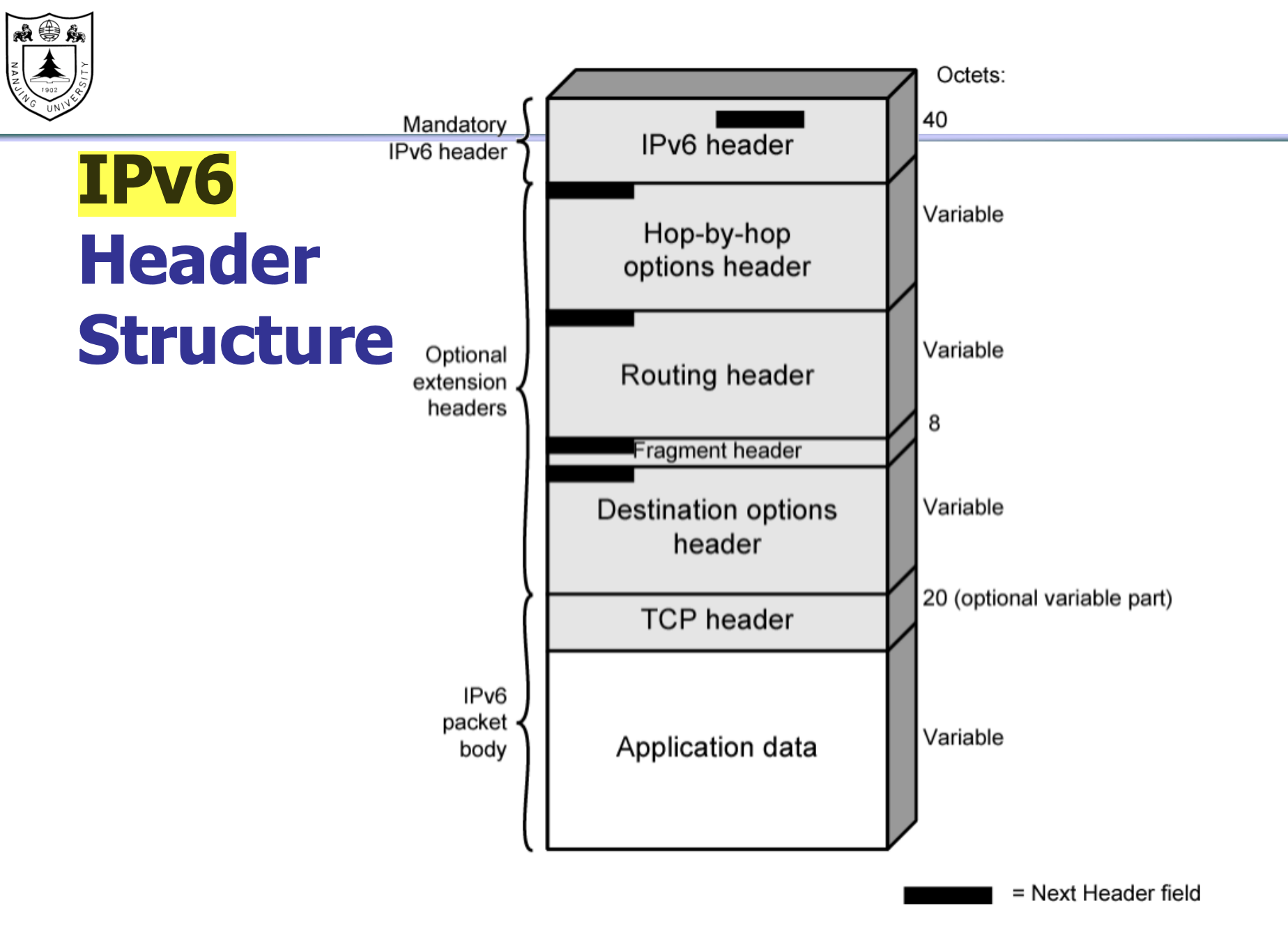

IPv6

header structure

• Version (4 bits): 6
• Traffic Class (8 bits)
  • Classes or priorities of packet, identify QoS
• Flow Label (20 bits)
  • Identify datagrams in the same “flow”
• Payload length (16 bits)
  • Includes all extension headers plus user data
• Next Header (8 bits)
  • Identifies type of the next header
  • Extension or next layer up Source / Destination Address (128 bits)

Transition from IPv4 to IPv6

有两种推荐的方法： - Dual Stack – some routers with dual stack (IPv6, IPv4) can translate between formats - 双重协议栈 - Tunneling – IPv6 carried as payload in IPv4 datagram among IPv4 routers（以现有的 IPv4 设施传输 IPv6 数据报）IPv6隧道是通过将IPv6数据报封装在IPv4数据报中，利用现有的IPv4基础设施来传输IPv6流量。这种机制被称为隧道封装，IPv4网络在这种场景中只是作为传输介质，而不是直接的链路层协议。

网关

Network Address Translation（NAT）

必考

• NAT（网络地址转换，许多同学的 ip 映射为一个统一的 nju 出去的 ip）
  • Enables different sets of IP addresses for internal and external traffic 三种 NAT
• Static NAT
  • 静态 NAT：一个内部 IP 绑定一个对应的外部地址
• Dynamic NAT
  • 动态 NAT：动态分配外部 IP 给内部设备（用一个 IP 池），谁用就分配给谁
• Single-Address
  • 只有一个外部ip，所有内部ip对外通讯时都会被进行替换

NAT 也起到了一个 防火墙 的作用。外界的攻击很难直接攻击虚拟 ip

• 给内部网络和外部网络分配不同的IP集（不同内部网络可以使用相同的ip）
• 来解决地址不够使用的问题
• 三个网段：10、172、192

优点

• 安全：隐藏内部ip地址（一个外部地址代表了许多不同的内部地址）
• 使得一个组织有多个不同ip地址（来分配给不同的设备）
• 便于切换isp（只需要重新配置网关），不需要修改内部设备的配置

其他特点

• 结合四层次端口，用一个ip传输不同信息（实现对输入的信息发送给特定的设备）
• 路由器维护一个nat转发表，将外部端口与内部ip绑定，当外部ip向路由器发送信息时，会根据使用的端口向特定的内部设备转发消息

•

•

如果能抓包，如何确认 NAT 后的主机数量

是一道很有意思的习题显示NAT主机数量 - 根本上来说，拿 BASIC NAT 举例，是因为 NAT 实现 NAT 系统中某个 IP 到对外的 IP 的转换是顺序进行的，所以其标识号（比如对外的端口）是顺序变化的。所以我们对于抓包找到最小的和最大的标识号就可以了。（或者找到所有按顺序排的，放到一个集合，数一数有多少个。）

子网 subnet

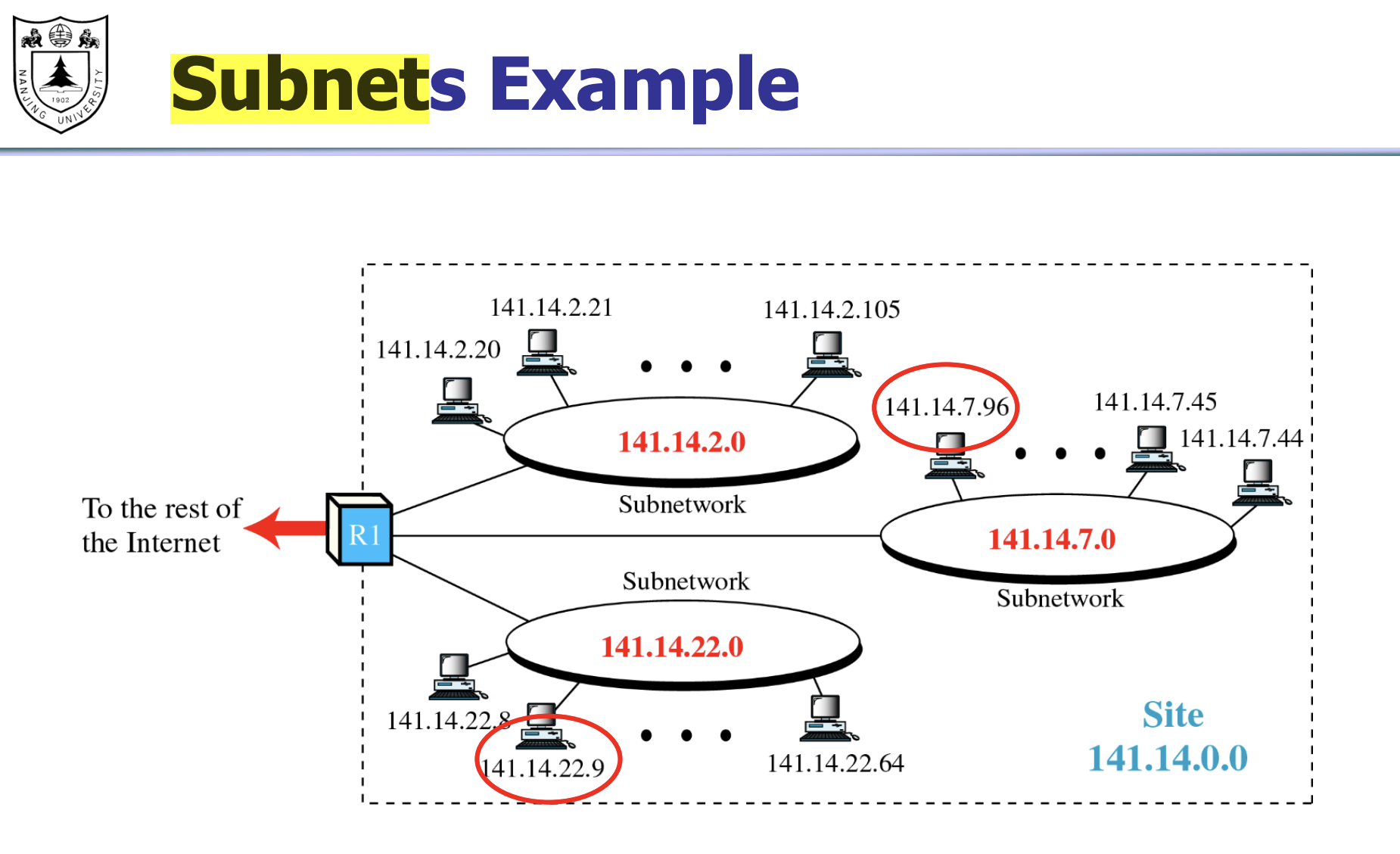

• 一个子网（们）的例子
•

为什么需要子网？

子网解决的是“网络地址不满足问题”（network inadequacy）

• Host portion of address partitioned into subnet number and host number
  • 子网掩码 (subnet mask) indicates which bits are subnet number, and which are host number
  • Each LAN assigned a subnet number, more flexibility
  • Local routers route within subnetted network

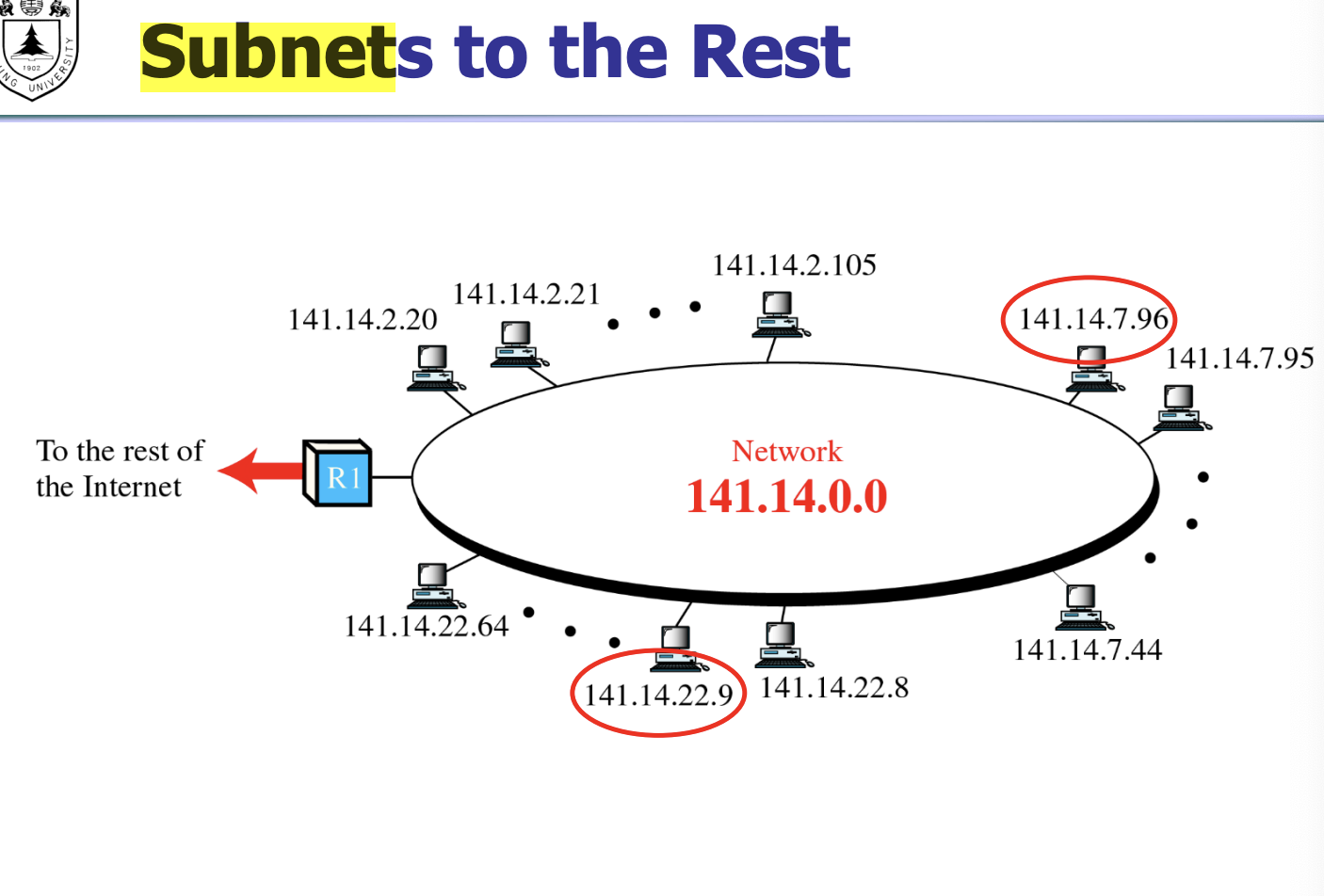

• 在对外界通信时，一个子网系统可视作一个单独的网络 (代表)（Subnets looks to rest of internet like a single network）
  • Insulate overall Internet from growth of network numbers and routing complexity 可见，一个子网系统中的网络以同一个单独的 141.14.0.0 向外沟通。 同理 the rest of the internet 来了 datagram，也通过子网系统做路由

CIDR Notation（子网地址）

必考

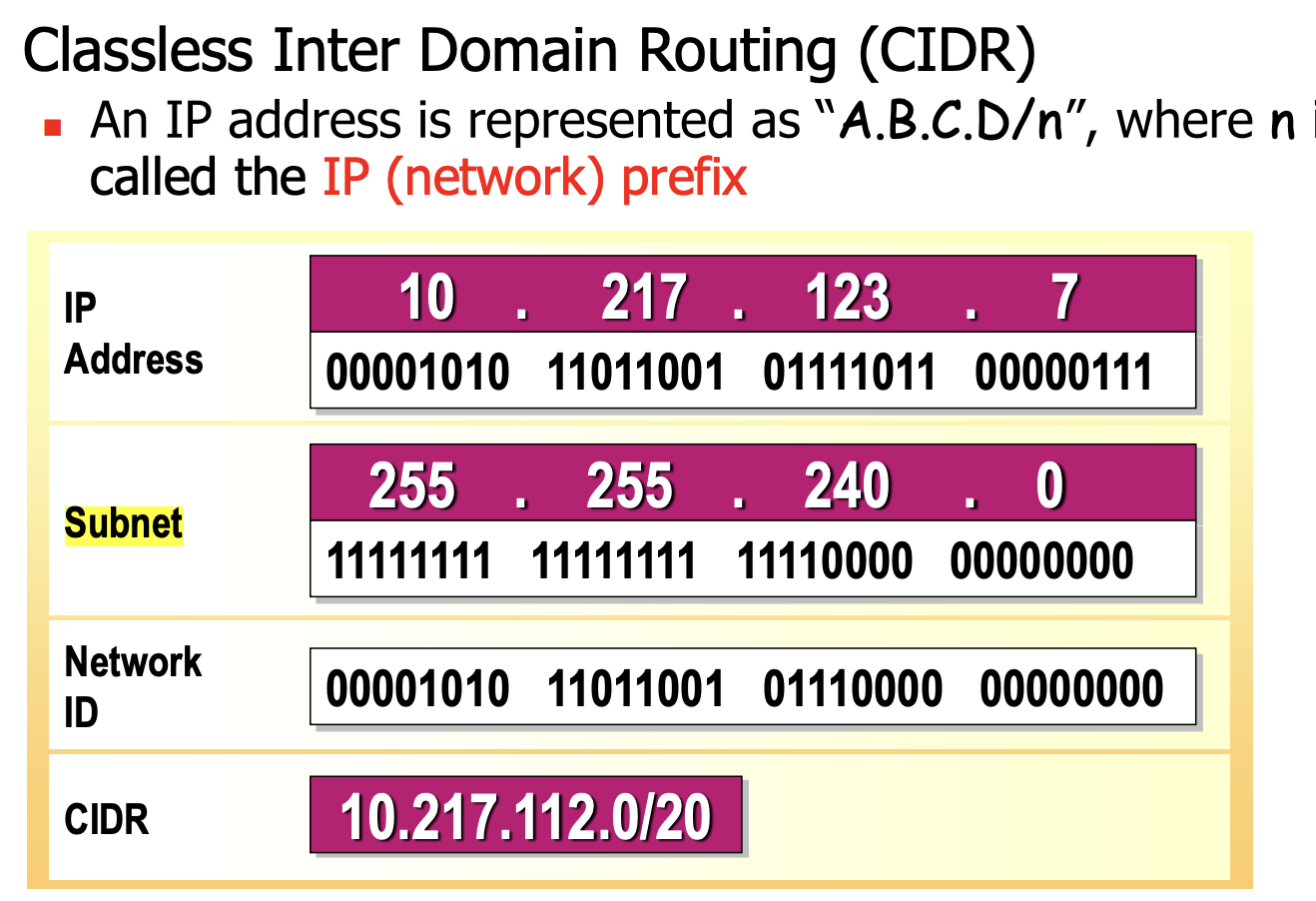

• CIDR ( Classless Inter Domain Routing)
• 一个 IP address 可以表达为 A.B.C.D/n 的形式，where n 被叫做 IP (network） prefix
• 一个例子：192.168.0.1/24 n 为 24，e.g.，则表示 IP 的前 24 位是网络地址，剩余 8 位是主机地址。（子网中的标记）

为了更熟悉 CIDR 表示以及如何分配，可以看这个题子网分配问题p15 - 同时图中可以读出#子网掩码(subnet mask) 前 20 bit 是 1，所以 n=20

控制平面 Control Plane

Rounting 路由

这部分是典型的图问题：网络中有很多节点，网络连接有代价，即权值。这自然涉及到最优化网络通信代价——如何设计通信路径即设计路由的方法。 Dijkstra 算法和 B-F 最短路径算法广泛应用

• AS（自治系统）
  • AS 是 Autonomous System（自治系统）的缩写，在计算机网络中，指的是在一个单一管理实体（如 ISP、企业或大学）下的一组路由器和 IP 网络，它们使用相同的路由策略对外表现为一个单一的网络实体。
• 我们分 AS 内部和 AS 之间讨论。
  • AS 内部：IGP
    • Interior Gateway Protocol
    • e.g. RIP, OSFP
  • AS 之间：EGP

IGP

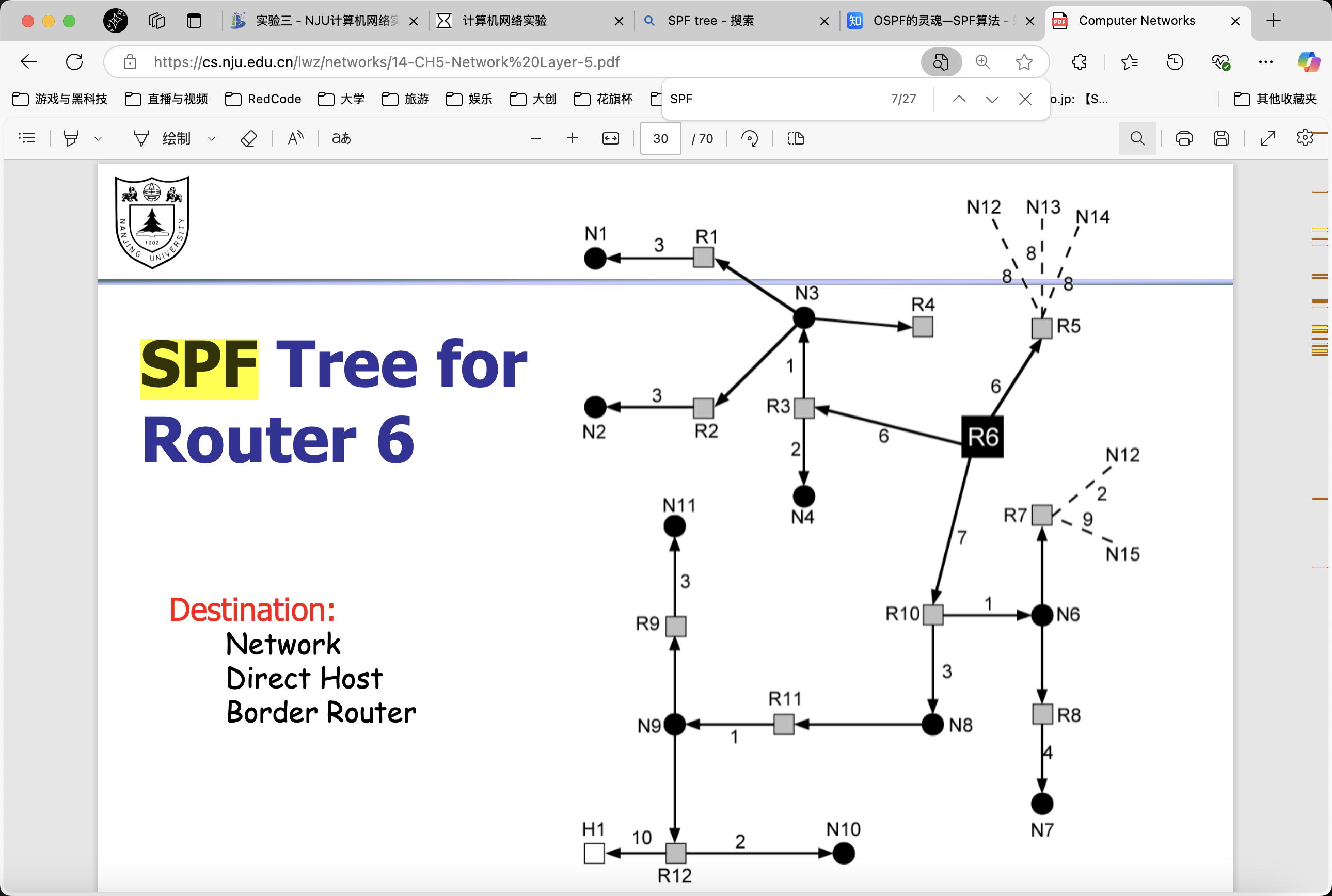

IGP（Interior Gateway Protocol）：用于自治系统内部的路由信息交换，例如 OSPF、RIP 等。 - IGP - RIP（Routing Information Protocol）1 st Generation 动态路由协议 - 信息使用：Distance Vector (DV) 距离向量 - 路径算法：B-F（Bellman-Ford） - OSPF（Open Shortest Path First） - 信息：LS（Link state）（链路状态） - 算法：Dijkstra - OSPF正是使用SPF算法(即 Dijkstra)来计算最短路径树。它使用“Cost”作为路由度量。使用链路状态数据库 （LSDB） 用来保存当前网络拓扑结构，路由器上属于同一区域的链路状态数据库是相同的（属于多个区域的路由器会为每个区域维护一份链路状态数据库）。 -

RIP vs OSPF

• RIP

  • 配置简单，适用于小型网络（小于 15 跳）

  • 可分布式实现

  • 收敛速度慢

  • 网络是一个平面，不适合大规模网络
  • OSPF
  • 收敛速度快，无跳数限制
  • 支持不同服务类型选路
  • 支持身份认证

  • 支持层次式网络

  • 集中式算法

  • 每个节点需要维护全局拓扑
  • 配置复杂

距离向量算法详细介绍

工作原理

1. 初始化：
   每个节点将自身到其他节点的距离初始化。如果是直接连接的邻居，距离为链路权值；否则距离为无穷大。

2. 信息交换：
   节点周期性地向所有直接邻居发送自己的距离向量。x

3. 更新规则（Bellman-Ford公式）：
   节点根据接收到的邻居的距离向量，计算到达目标节点的新的最短路径：

\[ D_x(y) = \min_{v \in N(x)} \{ C(x, v) + D_v(y) \} \]

• \(D_{x}(y)\)：节点 \(x\) 到目标节点 \(y\) 的距离估计。
• \(C(x,y)\)：节点 \(x\) 到邻居 \(y\) 的链路权重。

• \(D_{v}(y)\)：邻居 \(v\) 到目标节点 \(y\) 的距离估计。 如果发现更短路径，节点更新距离向量表，并向邻居广播更新。

• 收敛：
  通过不断的迭代和更新，所有节点最终收敛到一致的最短路径。

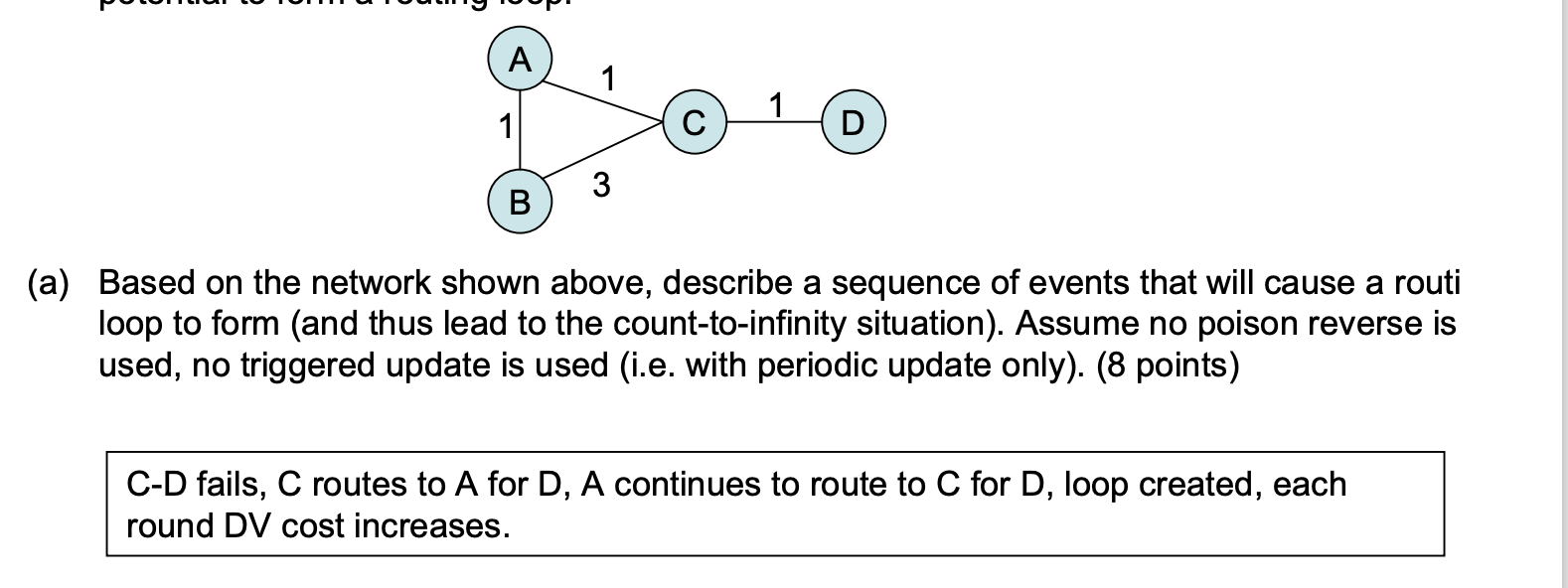

Count to infinity (无穷计数)

距离向量中可能出现 路径毒化，也就是：距离向量出现了 count to inf 的问题，这篇文章说的很好 路由毒化以及毒性逆转方法

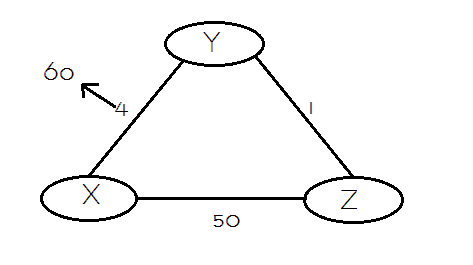

简单来说， - 当链路费用增加（甚至断开，即到 inf）时候，考虑 Y 的更新： - 在 y-x 更新从 4 到 60 时，Z 的距离向量是 d(X)=5,d(Y)=1, d(Z)=0, - 于是 Y 在更新向量的时候，发现 Z 到 X 距离只有 5，所以更新了 Y-X=6 显然逻辑错误，因为这条为 5 的路径经过了 Y，而 Y-X 的权值已经增大，Y 将错误的更新报文发给 Z - Z 收到更新报文，发现经过 Y 的路径距离是 1+6 =7, 比直接到 X 小，更新向量，再推送给 Y - 以上构成了一个循环，Y 和 Z 每次将 Z-X 和 Y-X 慢慢更新往上爬，直到爬到 Y 确定最短路径是 51 的正确结果。

毒性逆转（The Reverse-Poison）

基本思想：如果 Z 的到 X 的最短路径要经过 Y，那么 Z 在收到了 Y 通告的断开信息后，回复消息 告诉 Y 自己到目标节点 X 的距离是 \(\infty\)（善意的谎言），即 \(\text{set} D_{Z}(X)=\infty\) 推送给 Y，来避免 Y 再走自己到 X，即 Y won't route to X via Z ，所谓毒化，就是把一个路径定位 inf，相当于给这条路 下毒 😂 - 例如，假设路由器 A 通过路由器 B 到达目的地 D，但是路由器 B 告诸路由器 A 目的地 D 不可达。在普通的距离向量路由选择算法中，路由器 A 会将目的地 D 的距离值设置为无穷大，并向其他邻居路由器发送更新消息。而在毒性逆转中，路由器 A 会将目的地 D 的距离值设置为无穷大，并将这个更新消息发送回给路由器 B。这样一来，路由器 B 就知道了目的地 D 不可达，并且不会再将数据发送给路由器 A（乃至其他路由器）。 - *重点：我们的每个点，不是 全知全能的，路由表只记录下一跳。所以我们上面知道的 “要经过 Y”的信息只能是 Y 作为 Z 的下一跳的情形 - 例如下面这张图，解释了为什么毒性逆转在大于 3 个节点的情形可能失效。 - A 的 DV： - C: 1, next hop C - D: 2, next hop C - B: 1, next hop B - B 的 DV - C: 2 next hop A - D: 3 next hop A - A: 1 next hop A - 故我们毒化，只会毒化 A->D。而 B 的下一跳不是 C，所以 B->D 不会被毒化，所以 C 会选择 B 作为下一跳，并更新自己到 D 的距离为 6 ,next hop B - 这里可能有点令人费解：A->D 毒化了，B 不应该知道吗？那么 B 应该知道自己原来的 to D 路线下一跳是 A 已经走不通了啊？但是实际上路由毒化信息只会告诉其所依赖的节点，在这里就是 A 告诉 D 不要再依靠我，而不会广而告之。 - 所以 C 仍然会选择 B 作为到达 D 的下一跳，A loop is formed again

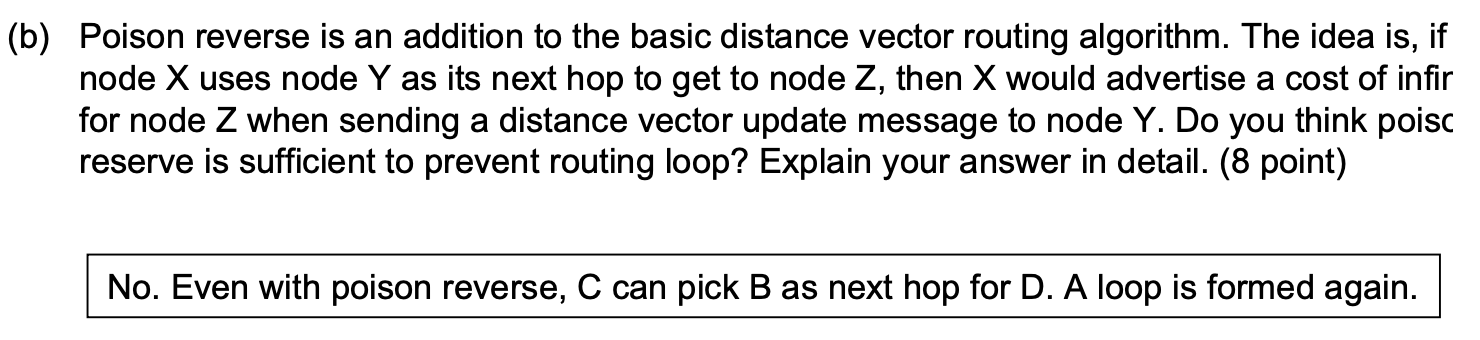

（这不会彻底解决 count to infinity 问题，三个节点以上的环的问题仍然存在） - Example - -

这里要注意：路径毒化不会一直持续，且，是针对到达某一个点的路径的特殊通告 。（即不影响其他情形，比如如果是到别的点而不是 X）如果路径恢复，就会更新实际的跳数。收到邻居推送的合适的数值，也会更新。

对于毒化逆转的深入理解，可以看这道题 HW6_231275036_朱晗

EGP

EGP 是Exterior Gateway Protocol 的缩写，指的是一种用于自治系统（AS）之间路由信息交换的协议。它属于互联网路由协议的一种，主要用于在不同的自治系统之间传递路由信息。

BGP 是 EGP 的一种协议

BGP (Border Gateway Protocol)

网络中边缘的网络节点来对话的问题。 - Not Picking shortest-path routes - Selects the best route based on policy, not shortest distance (i.e., least-cost)

关键思想—— ADVERTISE the entire path

BGP如何解决环路？

• Loop avoidance is straightforward (simply discard paths with loops 具体而言：通过携带 AS 路由信息，解决路由循环问题。 BGP（边界网关协议）通过一种机制称为AS路径属性（AS Path Attribute），有效地解决了路由循环问题。这种机制依赖于每个自治系统（AS）的独特标识符和路径信息。以下是它的工作原理：

---

AS路径属性的核心概念

1. AS路径记录：

   • BGP在路由传播时，使用AS路径属性记录经过的所有自治系统的编号（AS号）。

   • 每当一个路由进入一个新的AS时，该AS号会被添加到路径中，形成一条从源AS到目标AS的完整路径。

2. 循环检测：

   • 当一个BGP路由器接收到某条路由信息时，它会检查该路由的AS路径属性。

   • 如果AS路径中包含本地AS的编号，就意味着发生了路由循环，因为这表明该路由已经从本地AS传播出去，又回到了本地AS。

---

BGP防止路由循环的机制

• 丢弃循环路径：
  如果BGP路由器检测到AS路径中存在自己的AS号，它会直接丢弃这条路由，避免形成循环。

• 路径选择优先级：
  BGP根据多个属性（如AS路径长度、路由器本地优先级等）选择最佳路径。较短的AS路径通常会被优先选择，这也间接减少了发生循环的可能性。

---

示例：AS路径循环检测

假设以下拓扑：

graph TD;
    AS1---|路由|AS2;
    AS2---|路由|AS3;
    AS3---|路由|AS1;

1. 路径传播：

   • AS1 广播路由 1.1.1.0/24\text{1.1.1.0/24}，AS路径为 [AS1]。

   • AS2 收到后，添加自己的AS号，形成 [AS1, AS2]，并向AS3广播。

   • AS3 收到后，添加自己的AS号，形成 [AS1, AS2, AS3]，并尝试向AS1广播。

2. 循环检测：

   • 当AS1接收到路径 [AS1, AS2, AS3] 时，发现路径中已经包含自己的AS号（AS1），因此直接丢弃该路由。

---

AS路径的其他作用

1. 防止循环：
   AS路径是BGP协议中最基本的防循环机制。只要AS路径信息是准确的，就能有效防止循环问题。

2. 路径选择：

   • 路径长度（AS路径中AS号的数量）是BGP路径选择的一个重要标准，短路径更优。

   • 在多路径可用的情况下，AS路径信息帮助路由器选择更优的路径。

3. 路径策略：
   网络运营商可以根据AS路径信息设置路由策略，比如避免某些AS或优先选择某些AS路径。

---

BGPs

• eBGP:
  • BGP sessions between border routers in different ASes
  • Learn routes to external destinations
• iBGP:
  • BGP sessions between border routers and other routers within the same AS
  • Distribute externally learned routes internally 对于题目：路由选择协议：从哪学到？，
• IGP: “Interior Gateway Protocol” = Intradomain routing protocol
• Provide internal reachability
• E.g., OSPF, RIP
